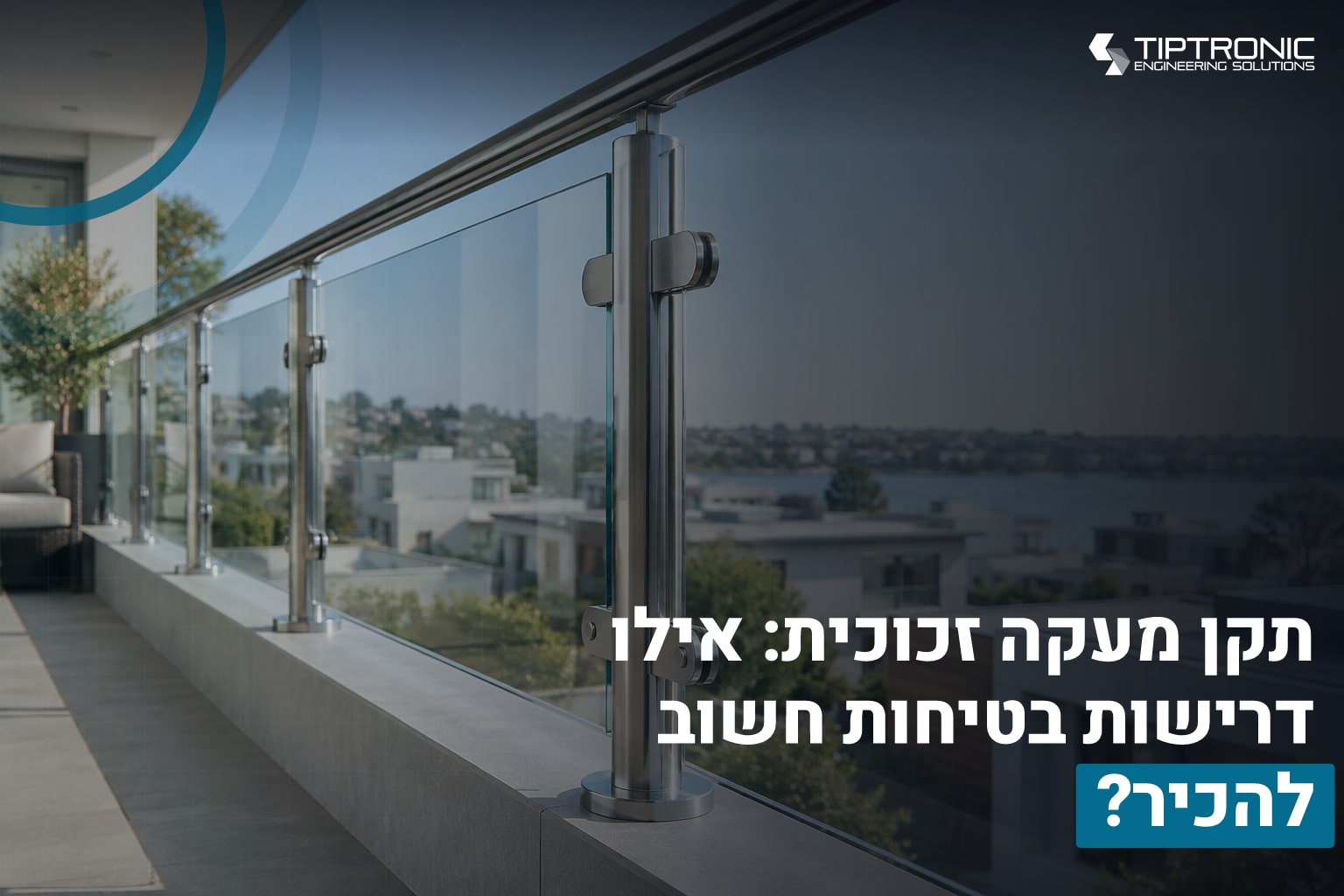

תקן מעקה זכוכית: אילו דרישות בטיחות חשוב להכיר?

תקן מעקה זכוכית קובע את הדרישות המחייבות לגובה המעקה, לעובי הזכוכית, לשיטת העיגון ולעמידות בעומס אופקי, וההתאמה המדויקת אליו היא ההבדל בין מעקה שנראה טוב לבין מעקה שבאמת בטוח לשימוש יומיומי.
בבתים פרטיים הדרישה המרכזית נוגעת לגובה מינימלי ולסוג הזכוכית, במדרגות מוסיפים דרישה למאחז יד נלווה, ובבריכות שחייה יש דרישות מחמירות יותר שנועדו למנוע גישה של ילדים.
חברתנו, טיפטרוניק פתרונות הנדסה, פועלת בענף כ-30 שנה ומתמחה בייצור, ייבוא והתקנה של מעקות זכוכית, מעקות נירוסטה ומעקה עץ עבור בנייה פרטית, קניונים, מגזר ציבורי ומפעלים.

מעבר למעקות עצמם, הצוות ההנדסי שלנו מלווה גם פרויקטים שכוללים מאחזי יד למדרגות, פתרונות גידור לבריכות ומרפסות ומערכות בקרת כניסה, כך שבמבנה מוסדי או מסחרי אפשר לתאם את כל מערך הבטיחות מול גורם מקצועי אחד.
מי שמתכנן התקנת מעקה זכוכית חדש או שדרוג של מעקה קיים מוזמן לפנות אלינו לבדיקה מקצועית של הפרויקט לפני שמתחילים בעבודה.

מהו תקן מעקה זכוכית ולמה הוא חשוב בכל פרויקט בנייה?

תקן מעקה זכוכית מתייחס בעיקר ל"תקן ישראלי 1142", התקן שמסדיר את דרישות הבטיחות למעקות בבניינים, כולל מעקות זכוכית, מעקות נירוסטה ומעקה עץ.
התקן קובע כללים לגבי גובה המעקה, עמידות בעומס אופקי הנובע ממי שנשען עליו, סוג הזכוכית המותר לשימוש ואופן חיבור המעקה למבנה.

ההתייחסות לתקן חשובה כי מעקה זכוכית הוא לא רק אלמנט עיצובי, אלא מרכיב בטיחותי שאמור למנוע נפילה מגובה.
מעקה שלא עומד בדרישות עלול להיסדק, להתעקם או להישבר תחת עומס, במיוחד במרפסות גבוהות, בחדרי מדרגות ציבוריים ובגידור בריכות.
לפי תקנות התכנון והבנייה, גובה מעקה במרפסת שגובהה מעל פני הקרקע או המדרכה עולה על 2 מטרים צריך להיות לפחות 1.05 מטר, וזו דוגמה לדרישה שאי אפשר להתפשר עליה גם כשמדובר בעיצוב יוקרתי.

לדברי מהנדס קונסטרוקציה בכיר, רוב הכשלים במעקות זכוכית לא נובעים מאיכות הזכוכית עצמה אלא מעיגון לא תקני של עמודי המעקה למבנה או מבחירת עובי זכוכית שאינו מתאים למרחק בין העמודים.
בפרויקטים שחברתנו מבצעת, בין אם מדובר במעקה זכוכית למרפסת, מעקה זכוכית למדרגות או מעקה זכוכית לבריכה, בדיקת התקן נעשית כבר בשלב התכנון ולא רק בסוף העבודה.

מעבר לגובה ולעומס האופקי, תקן 1142 קובע גם דרישות למרווח מוגבל בין מוטות אנכיים במעקה, כדי למנוע מעבר של ילד קטן, בהתאם לדרישות התקן.
בבדיקות תקן מבוצע גם מבחן עומס דינמי שמדמה נפילה או דחיפה פתאומית על המעקה, ולא רק עומס סטטי קבוע, כדי לוודא שהמעקה יעמוד גם במצבי קיצון בפועל ולא רק בתנאי מעבדה.

איזה עובי זכוכית נדרש במעקה בטוח למרפסת ולמדרגות?

עובי הזכוכית במעקה נקבע לפי שני גורמים עיקריים: המרחק בין נקודות העיגון (עמודי המעקה) וסוג השימוש במבנה.
ברוב המעקות הביתיים למרפסת נהוג להשתמש בזכוכית מחוסמת (Tempered Glass) בעובי 10 עד 12 מילימטר, כשבמקרים של מעקה שתול ללא מסגרת עליונה, כלומר מעקה זכוכית שתול, עולה הדרישה לעובי גדול יותר או לזכוכית משולבת.

זכוכית משולבת (Laminated Glass) בנויה משתי שכבות זכוכית עם שכבת PVB ביניהן, ונחשבת בטוחה יותר כי גם אם היא נסדקת היא לא מתפזרת לרסיסים.
במעקות למדרגות פנים ובמעקות לבריכות שחייה, שבהם הסיכון לפגיעה גבוה יותר, מומלץ להשתמש בזכוכית משולבת גם אם התקן מאפשר זכוכית מחוסמת בודדת.

שיטת החיבור משפיעה גם היא על העובי הנדרש.
במעקה עם עמודי עיגון קלאסיים, העומס מתפזר בין מספר נקודות, ולכן אפשר לרוב להסתפק בעובי סטנדרטי.
לעומת זאת, במעקה זיגוג יבש, שבו הזכוכית שתולה ישירות בפרופיל U בחגורת הבטון ללא עמודים נראים לעין, כל העומס מועבר דרך הבסיס התחתון, ולכן נדרש עובי גדול יותר או זכוכית משולבת בעלת עמידות מבנית גבוהה יותר.

כדוגמה מספרית, במעקה עם מרחק של כ-1.5 מטר בין עמודי עיגון נהוג להשתמש בזכוכית מחוסמת בעובי 10 מ"מ, ואילו במרחק של 2 מטר ומעלה כבר נדרש עובי 12 מ"מ ולעיתים אף זכוכית משולבת, כדי לשמור על מקדם הבטיחות הנדרש בתקן.

מה הגובה התקני של מעקה זכוכית בבתים ובמבנים ציבוריים?

הגובה התקני משתנה לפי סוג המבנה והשימוש.
במרפסות מגורים רגילות הגובה המינימלי הנפוץ הוא כ-1.05 מטר, במדרגות פנימיות ובמעברי הליכה הגובה יכול לרדת לכ-0.90 עד 1.00 מטר בהתאם לתקנות המקומיות, ובבריכות שחייה פרטיות וציבוריות הדרישה מחמירה יותר ועומדת על גובה מינימלי של כ-1.20 מטר, כדי למנוע גישה של ילדים קטנים לשטח הבריכה.

במבנים ציבוריים כמו קניונים, מרכזי מסחר ומבני ממשלה, לעיתים נדרש גובה גבוה יותר מהמינימום הרגיל, בהתאם לדרישת הרשות המקומית או יועץ הבטיחות של הפרויקט.
חברתנו עובדת גם מול מגזר ציבורי וממשלתי, ובפרויקטים כאלה בדיקת הגובה התקני נעשית מול מתכנן הבטיחות עוד לפני ייצור המעקה.

יש לשים לב שגובה המעקה נמדד מפני הריצוף המוגמר ולא מגובה הרצפה הגולמית, ושבמקרים של מעקה משולב עם מאחז יד למדרגות, גובה המאחז עצמו נבדק בנפרד מגובה המעקה, כי לשניהם יש תפקיד בטיחותי שונה: המעקה מונע נפילה, ומאחז היד תומך בהליכה בטוחה במדרגות.

איך בוחרים בין זיגוג יבש לעמודי עיגון במעקה זכוכית?

שתי השיטות הנפוצות ביותר לעיגון מעקה זכוכית הן זיגוג יבש ועמודי עיגון קלאסיים, ולכל אחת יתרונות שמתאימים למקרים שונים.
זיגוג יבש, למשל באמצעות פרופיל U, יוצר מראה נקי ומינימליסטי כי הזכוכית "צפה" ללא עמודים נראים, וזה פתרון מבוקש במרפסות מודרניות ובמעקה זכוכית שתול בפרויקטי יוקרה.

עמודי עיגון, לעומת זאת, מתאימים כשרוצים לשלב מאחז יד עליון מנירוסטה, כשהתקציב מוגבל יותר, או כשמדובר במבנה ציבורי שבו קלות תחזוקה חשובה יותר מהמראה המינימליסטי.
במקרים רבים גם משלבים בין השיטות: זיגוג יבש בתחתית עם מאחז יד עליון מחובר בנפרד לקבלת יציבות נוספת ואפשרות אחיזה נוחה.

הבחירה בין השיטות צריכה להתחשב גם בסביבת ההתקנה.
במעקה זכוכית לבריכה, למשל, החשיפה למים כלוריים ולתנאי חוץ קשים מחייבת שימוש בפרזול מעקה זכוכית עשוי נירוסטה איכותית שעמידה בקורוזיה, בעוד שבמעקה למדרגות פנים אפשר להסתפק ברמת עמידות נמוכה יותר.
הצוות שלנו בטיפטרוניק פתרונות הנדסה בוחן את תנאי הסביבה של כל פרויקט לפני שממליץ על שיטת העיגון המתאימה.

שאלות נפוצות על מעקות זכוכית ותקינה

לפני שמזמינים מדידה בשטח, כדאי להכיר גם את השאלות הבאות שלרוב לא עולות בשלב התכנון הראשוני.

האם אפשר להתקין מעקה זכוכית ללא מסגרת מתכת כלל?

כן, בטכניקת מעקה זכוכית שתול הזכוכית מעוגנת ישירות לרצפה או לחגורת הבטון בלי מסגרת עליונה נראית, אבל הפתרון דורש עובי זכוכית מתאים ובדיקת עומס מדויקת יותר מאשר במעקה עם עמודים.

כמה זמן אורכת בפועל התקנת מעקה זכוכית בבית פרטי?

עבור מרפסת ביתית סטנדרטית משך ההתקנה משתנה בהתאם להיקף הפרויקט ולתנאי השטח, לא כולל שלב המדידה, הזמנת הזכוכית בעובי המתאים והכנת עמודי העיגון מראש.

האם מעקה זכוכית דורש אישור מהנדס לפני ההתקנה?

בפרויקטים ציבוריים ובבניינים משותפים בדרך כלל נדרש אישור מהנדס קונסטרוקציה לתכנון העיגון, ואילו במרפסת ביתית פרטית זה תלוי בדרישת הרשות המקומית ובגובה המבנה.

מה ההבדל המעשי בין זכוכית מחוסמת לזכוכית משולבת במעקה?

זכוכית מחוסמת מתפרקת לגרגירים קטנים כשהיא נשברת, ואילו זכוכית משולבת נשארת מחוברת בשכבת הביניים גם אם נסדקת, ולכן היא נחשבת בטוחה יותר בנקודות עם סיכון גבוה כמו בריכות ומדרגות ציבוריות.

תקן מעקה זכוכית וההתאמה המקצועית של טיפטרוניק פתרונות הנדסה

עמידה בתקן מעקה זכוכית היא לא פרט טכני שולי, אלא הבסיס לכך שמעקה יגן בפועל על מי שנשען עליו, בין אם מדובר במרפסת בבית פרטי, בחדר מדרגות במשרד או בגידור בריכה.
גובה נכון, עובי זכוכית מתאים ושיטת עיגון שנבחרה לפי תנאי הסביבה הם שלושת המרכיבים שקובעים אם המעקה באמת בטוח.

טיפטרוניק פתרונות הנדסה מביאה לכל פרויקט כ-30 שנות ניסיון בייצור, ייבוא והתקנה של מעקות זכוכית, מעקות נירוסטה, מעקה עץ ומאחזי יד למדרגות, לצד עבודה מול בנייה פרטית, קניונים, מגזר ציבורי ואתרי נופש.
חברתנו עובדת עם ציוד ומוצרים העומדים בתקני הבטיחות הנדרשים בישראל, ומלווה גם פרויקטים שדורשים שילוב עם פתרונות גידור לבריכות ומרפסות ומערכות בקרת כניסה.
מי שמתכנן מעקה זכוכית חדש ורוצה לוודא שהוא עומד בתקן מעקה זכוכית ובכל דרישות הבטיחות מוזמן לפנות אלינו לייעוץ ולבדיקת הפרויקט מקצה לקצה.
